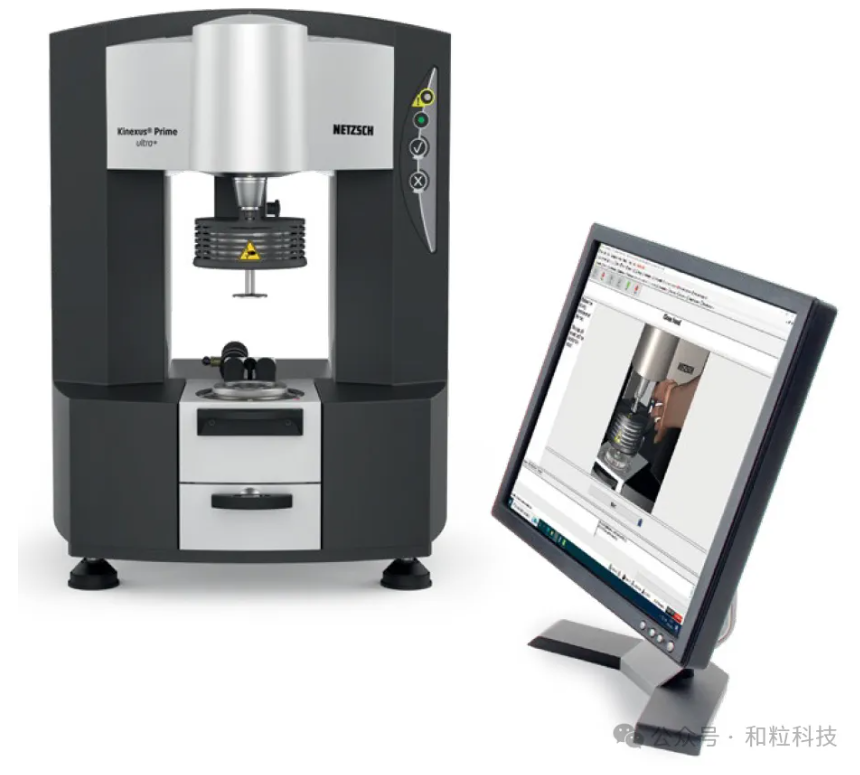

Kinexus Prime系列旋转流变仪

流变学研究 更省时省力

用于测定聚合物熔体，聚合物溶液、悬浮液、乳液、涂料、油墨和食品等的流变性质的仪器。 可以表征高分子材料的分子量和分子量分布，能快速、简便、有效地进行原材料、中间产品和最终产品的质量检测和质量控制，帮助用户进行原料检验、加工工艺设计和预测产品性能。

流变学的重要性

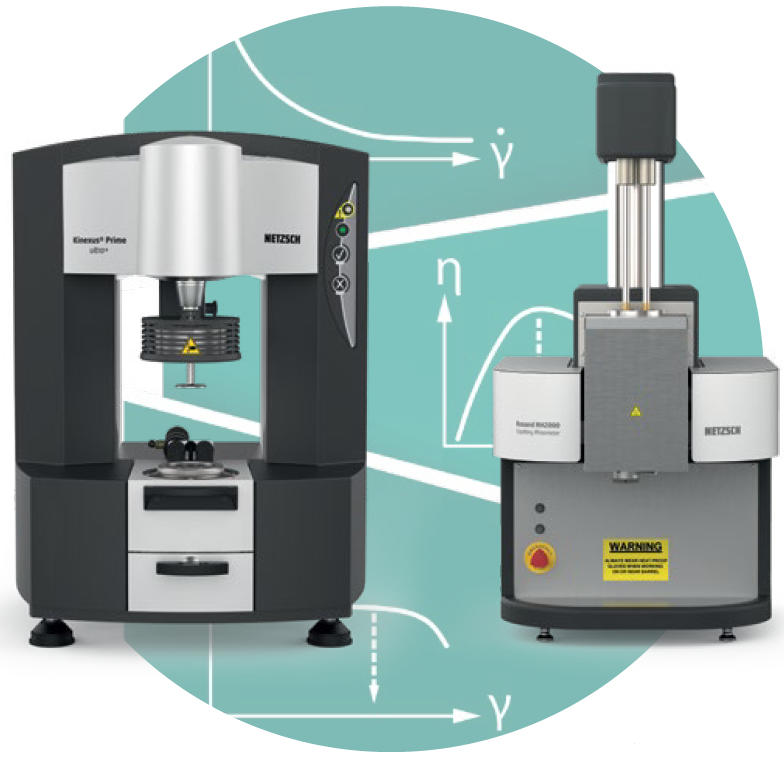

Kinexus Prime Rotational Rheometer Rosand Capillary Rheometer

旋转流变仪&毛细管流变仪——实现超14个数量级的剪切速率范围，直击配方和生产核心。

● 相行为、微观结构、分子量

● 配方、填料、添加剂

● 产品应用、延展性、外观、口感、流平、抗流挂性、初粘力、粘合力

● 使用过程、点胶、泵送、喷涂、固化

● 加工、挤出成型、注塑成型

● 产品外观、抗沉降能力、稳定性、均匀性

剪切和纵向（轴向）测量模式

Kinexus Prime流变仪硬件技术和 rSpace软件系统的结合，使用者可以任意组合三种关键的流变测量参数：

● 旋转（剪切）控制 – 扭矩、速度和位置

● 垂直（轴向）控制 –间距和法向力

● 温度控制 - 恒温、变温、单一温度

Kinexus Prime可实现极其灵活的流变测试。无论企业研发还是学术研究均能游刃有余：

● 各种旋转剪切测量

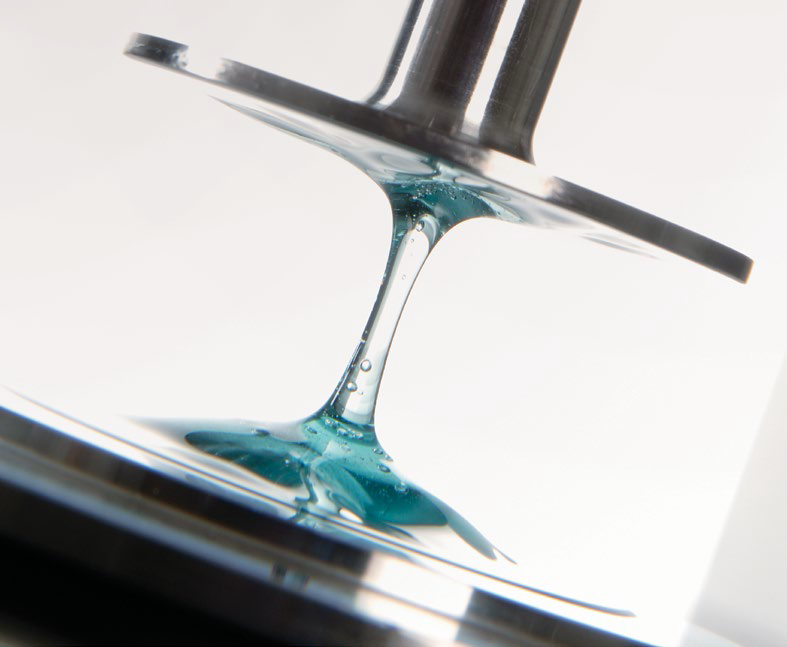

● 垂直（轴向）测量，包括挤压流动和初粘力测试

● 独创性的剪切与垂直混合测量模式，实现更精准的工艺研究

超高采样速率同步采集扭矩、位移、间距和法向力数据

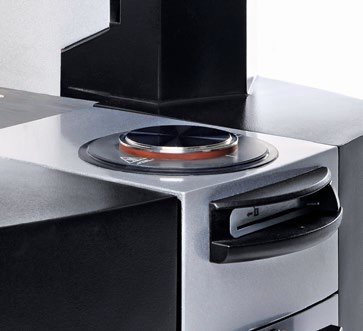

Peltier平板温控单元(-40°C to 200°C)

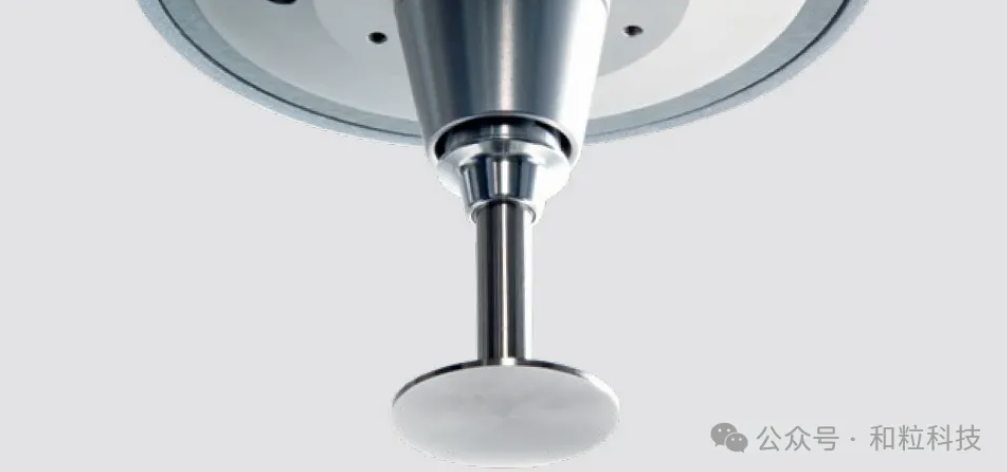

适用于锥板和平行板夹具

● 可更换式下板，有利于按需选择最适当的夹具，例如：对于形状固定的样品可选择尺寸匹配的下板，测试方便，而且能达到最佳温控效果

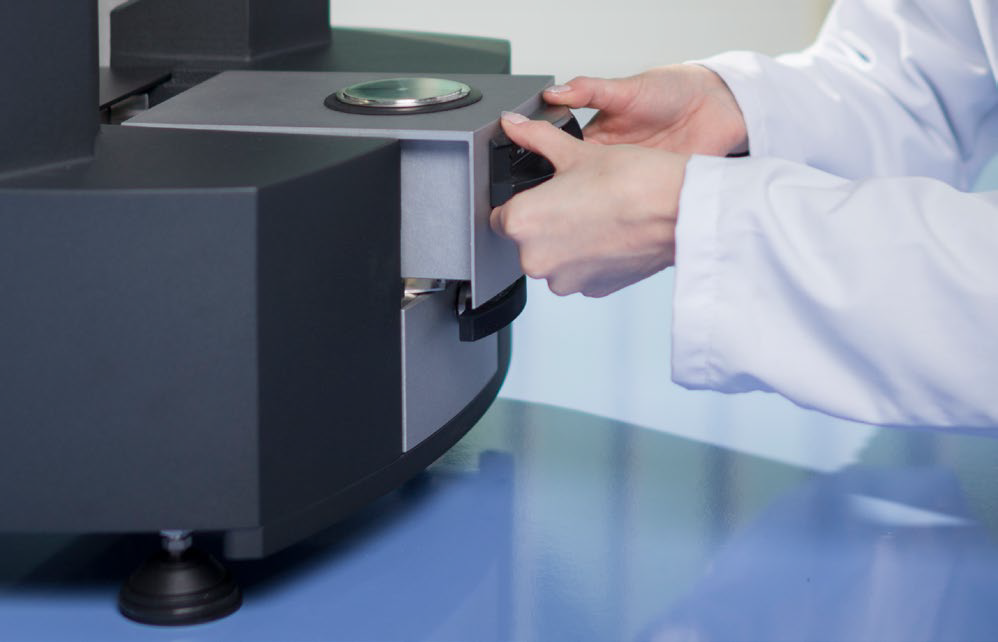

● EasySwap帮助您在数秒内即可更换下板，无需拆卸螺丝

● 可抛型夹具，适用于固化材料（见下文）

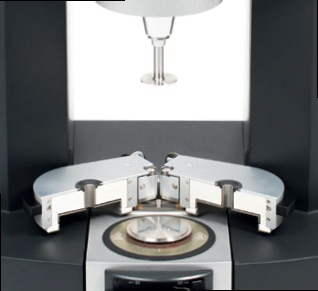

Peltier平板温控单元带有主动加热罩(-40°C to 180°C)

有效消除锥平板夹具的温度梯度

● 适合于测量对温度敏感的样品，或者测量玻璃化转变温度远高于或低于室温的实验样品

● 部件本身低热容，满足快速升降温需求

● 带有气体接口，可在样品环境中吹扫气体

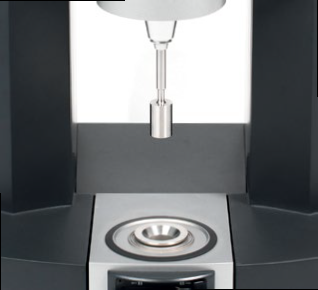

Peltier圆筒温控单元(-25°C to 200°C)

适用于同轴圆筒类的夹具

● 双Peltier结构，有利于快速升降温以最快的速度达到样品温度平衡，消除温度梯度

● 下筒可更换，筒底部可拆卸，易于清洗

● 下筒带有液位标记，便于监测样品的加载情况

● 可使用插入式通用平板，从而兼容锥板和平行板测试

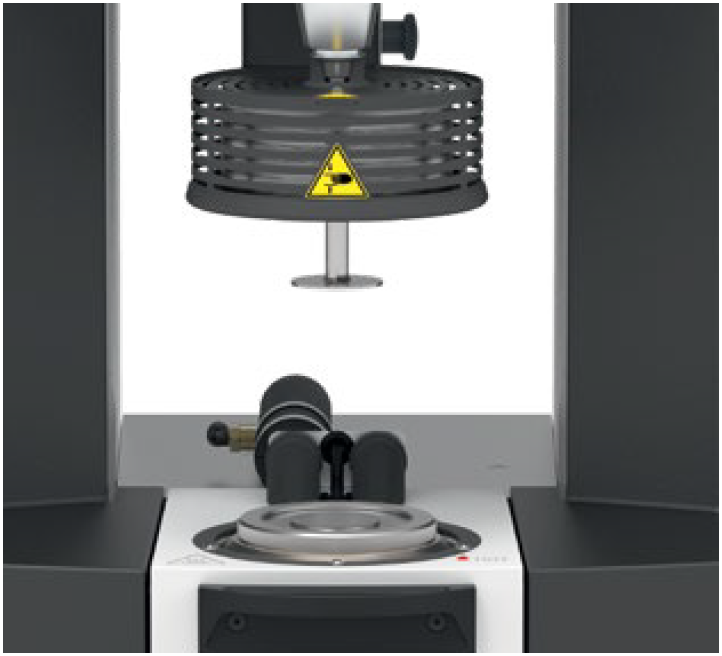

HTC Prime温控单元(0°C to 450°C)

HTC Prime高尖端的温度控制技术，灵感来自耐驰的热分析技术

● 快速降温，有效节约样品测试时间

● 样品温度梯度非常均匀，增强型热对流和热传导

● 智能冷却空气，样品温度均一性非常好

● 低热质和优异的绝热能力

● 主动热管理系统

* 温控模块配备风扇

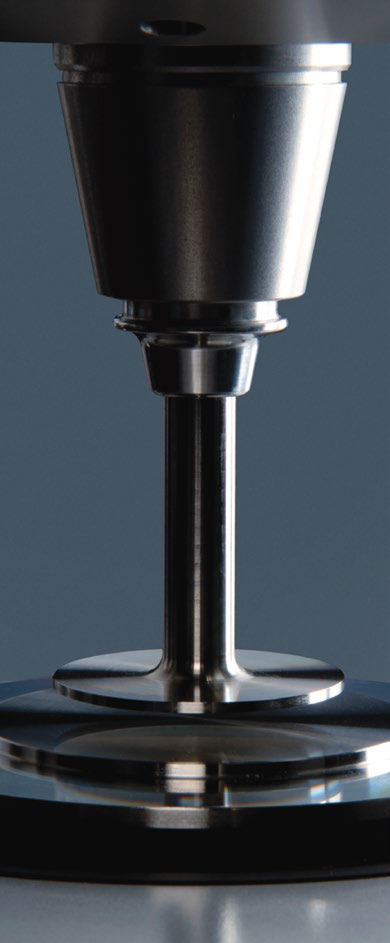

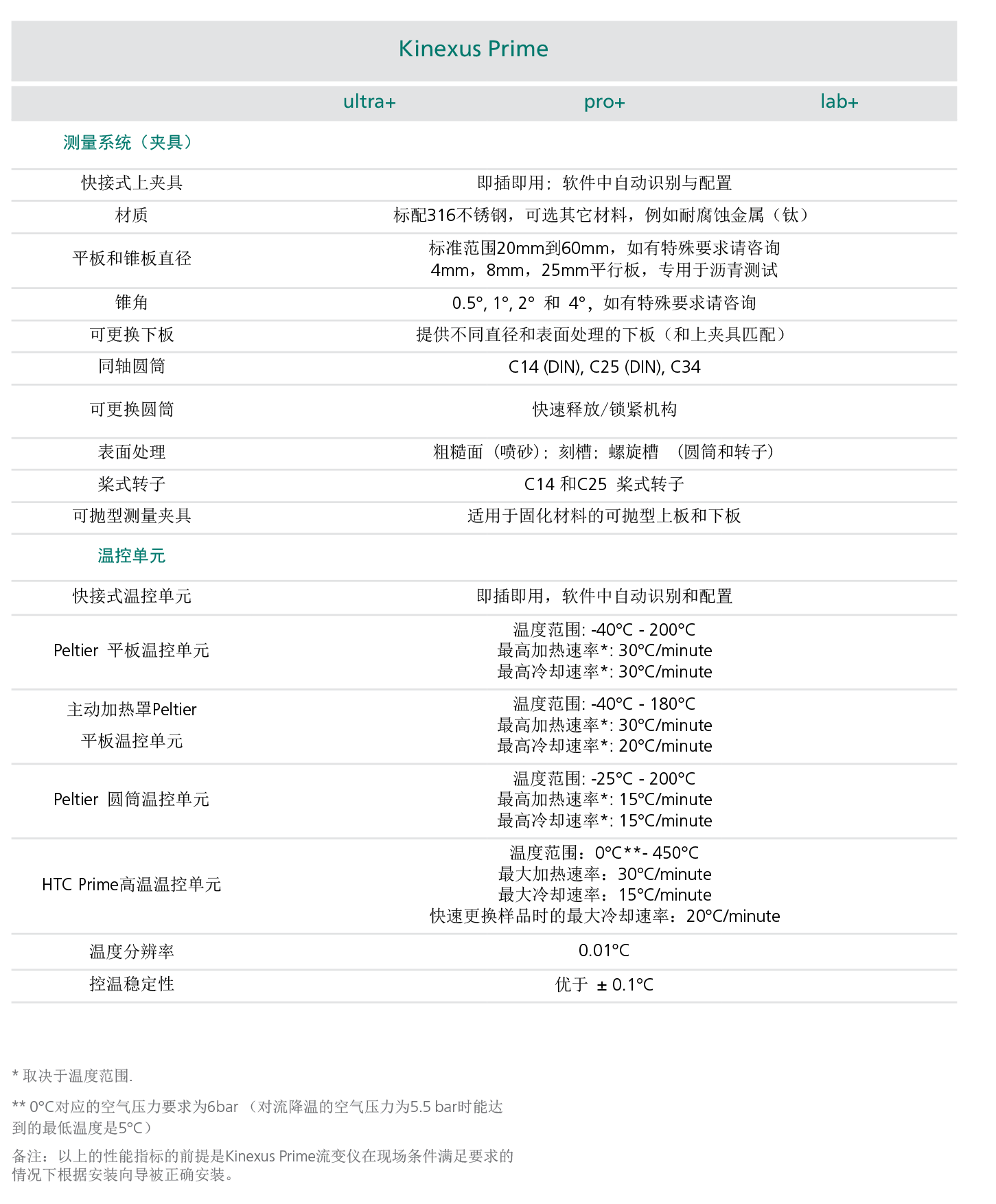

测量系统

● 快装夹具，智能化自动识别

● 夹具常数和测试参数自动配置

● 锁定测量方法和夹具，减少人为失误

● 软件自动锁定夹具，便于刮样

● 多种夹具材质和表面可选

●兼容防溶剂挥发附件

● 可选抛弃型夹具

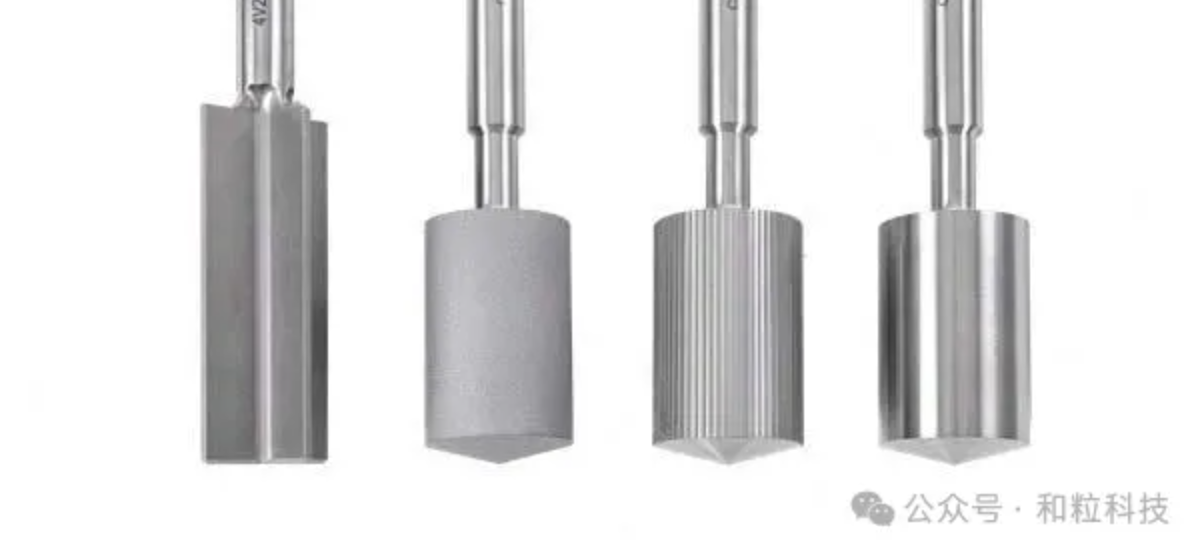

● DIN标准同轴筒（圆筒和转子)

● 双间隙测量系统和桨式转子

● 通过夹具适配器，可在Kinexus上使用定制夹具

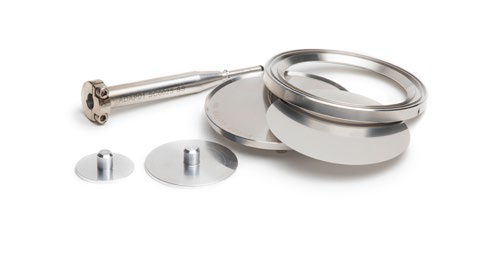

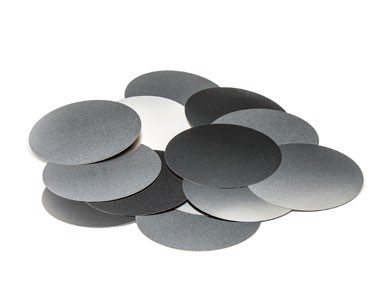

可抛型平板附件

可抛型平行板夹具是研究热固性树脂、胶粘剂和涂料固化过程的理想夹具。上平板和下平板均有不同的尺寸可选，而且可快速拆卸和更换。

下平板是316不锈钢材质，通过安装和夹持设计保证优异的传热性和机械对准。可抛型平板夹具属快装夹具，装卸极为便捷，同时配备防溶剂挥发的下盖定位环。

Disposable Plate System (KNX2155)           Disposable Lower Plates (KNX2204)

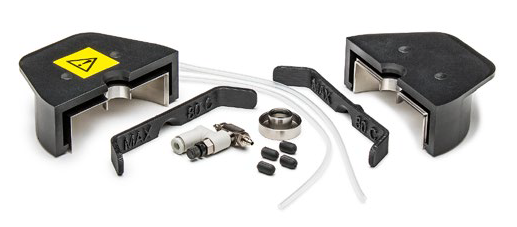

防溶剂挥发附件

Kinexus防溶剂挥发系统专为易挥发和干燥的样品设计，是必不可少的附件。被动式防溶剂挥发系统KNX2513能有效隔绝环境，同时可以通入外部气体吹扫到样品处。KNX2513兼容平板和圆筒温控单元。对于带有主动加热罩的温控单元，须使用KNX2514下平板夹具。

Solvent Trap (KNX2513)

UV固化附件

UV固化材料广泛应用于涂料、胶粘剂和齿科材料。当这些材料暴露在UV光下，在很短的时间内，通常几秒钟到几分钟的时间，就会很快地发生交联反应。流变仪可以用来跟踪这些可固化材料的固化过程，因为材料模量在固化过程会发生显著变化。

Kinexus光学单元中Kinexus平板和圆筒夹具（KNX2002）是开放式底座设计，可以选择合适的光学系统来研究材料的流变行为。

Kinexus UV固化附件可实时跟踪在UV光的照射下，可UV光固化材料的流变行为。rSpace软件内置了直观的交互式指南，会自动提醒用户何时装载UV固化附件。UV光强度可通过软件直接控制。

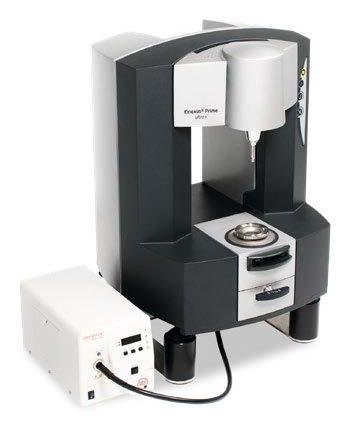

Kinexus Prime ultra+ equipped with theUV Curing System (KNX5007)

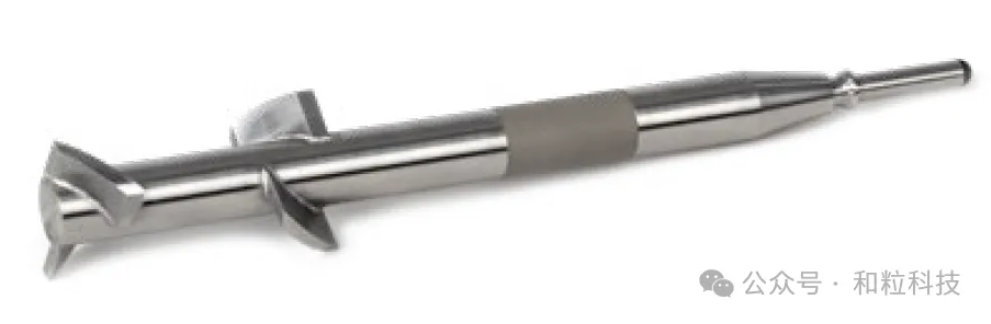

双分散桨夹具

双分散桨夹具适用于易沉降或者含有多组分需要搅拌的材料体系。上轴采用了PEEK隔热材料，可有效避免在较高的温度下搅拌生热。22.5分散桨和C25 DIN圆筒配套使用，可达到最佳的搅拌效果。双分散搭配粗糙或刻槽的C25 DIN圆筒，可有效防止壁滑移。

rSpace软件

程序引导的流变仪控制方法，极致灵活的测试设置

凭借其独特的程序引导的rSpace软件，Kinexus Prime将满足大学和工业研究客户的质量保证要求，编程和仪器的源数据都对客户完全开放。您无需成为专家，即刻开始使用rSpace软件就能获取优质数据！

rSpace软件控制由测试程序引导-所谓测试程序由一系列基本流变测试动作（又称测试模块）构成。这些模块和其它测试动作（例如用户输入和选择、计算值/循环和触发等）串联起来，就构造出一个智能化的测试程序。

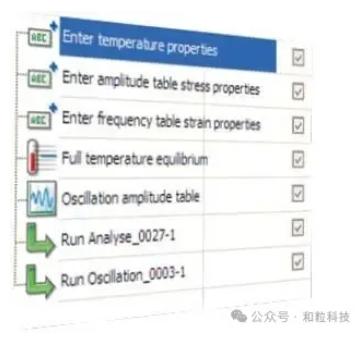

Kinexus Prime测试程序特点

● 通过简单的拖拉动作就可以轻松地引入子程序模块

● 程序设计包括

-用户选择

-计算数值

-测试循环

-测试触发

-测试通过/不通过报告

-特殊的用户指令

标准作业程序(SOP)模式，稳定可靠的流变测试

内置包含6种语言的超200条的可定制化的测试序列

● 持续反馈，引导客户

● 可在全公司范围内使用

● 持续且可靠的测试

● 辅助应用文集和支持说明

流变测试工具包

● rSpace中预置了一系列基本的流变测试方法，只需点击鼠标选择即可运行

● 用工具包构建稳定可靠的流变测试

● 设置自定义SOP测试程序，并可参考附带的测试描述

使用工具包解决您的材料测试难题

● 获得材料完整的流变曲线

● 解决材料配方、使用或工艺难题

● 有针对性地优化材料的关键特性指标，或完成关键测试表征

预测聚合物粘合剂在长时间尺度下的性能-时温等效测试（TTS）

通常聚合物的黏弹性会随时间变化，超低频率下的振荡数据可确定其在长时间尺度下的性能。但超低频率测试非常耗时。解决方案是在不同温度下做一般频率范围的振荡测试，利用时温等效原理，软件可自动拟合生成主曲线。

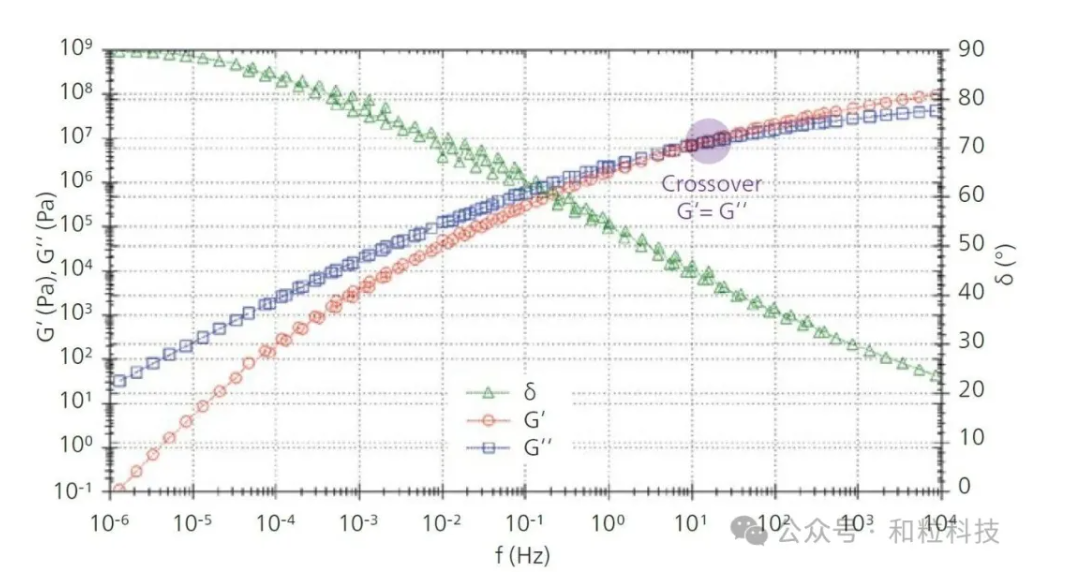

左图是某一高分子粘合剂由5个不同温度下的测试数据拟合得到的主曲线。可见，在超低频下，该样品为典型黏弹性液体，因此该样品未表现出屈服应力，任何大小的应力都可使其发生流动。

一种聚合物粘合剂通过TTS拟合得到的主曲线：弹性模量G’（红色）、黏性模量G’’（蓝色）和相位角（δ，绿色）

流变学和分子量

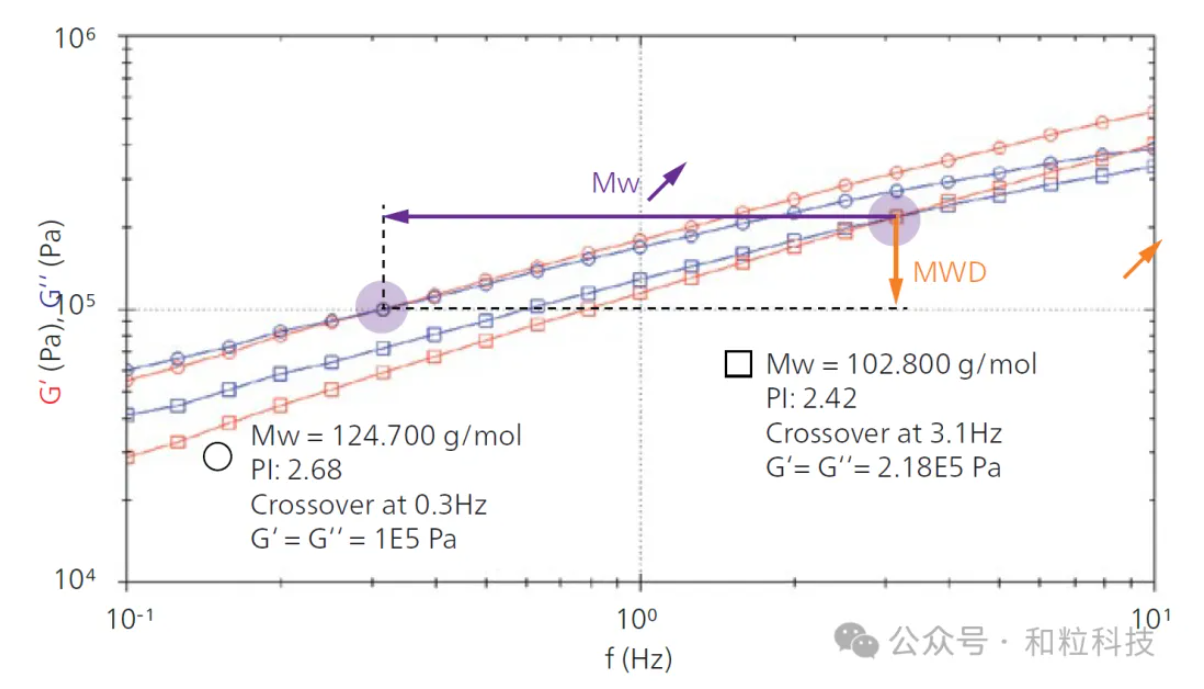

高分子的分子量是非常重要的参数，直接决定了最终产品的加工性和机械性能。弹性模量G‘和黏性模量G‘’相交的频率值，可反映某种高分子的分子量和分子量分布情况。右图展示了2种玻璃纤维增强的PA12材料（分子量不同）的频率扫描曲线，当分子量增加20%时，交点处的频率降低了1个数量级！而且小幅增加分子量分布指数，会导致交点处的储能模量明显下降。

2种不同分子量的玻璃纤维增强的PA12样品的频率扫描曲线；弹性模量（G‘，红色）；黏性模量（G’‘，蓝色）vs. 频率（Hz）

我的悬浮体系稳定吗？

很多酱料、药品和化妆品通常都是以悬浮液的形式存在，即颗粒物分散在液相中。制备稳定的悬浮液一大挑战就是要避免沉降。流变仪上，我们有2种方法来判断您的样品是否稳定。下面是含有悬浮颗粒的沐浴露的流变测试的举例说明。

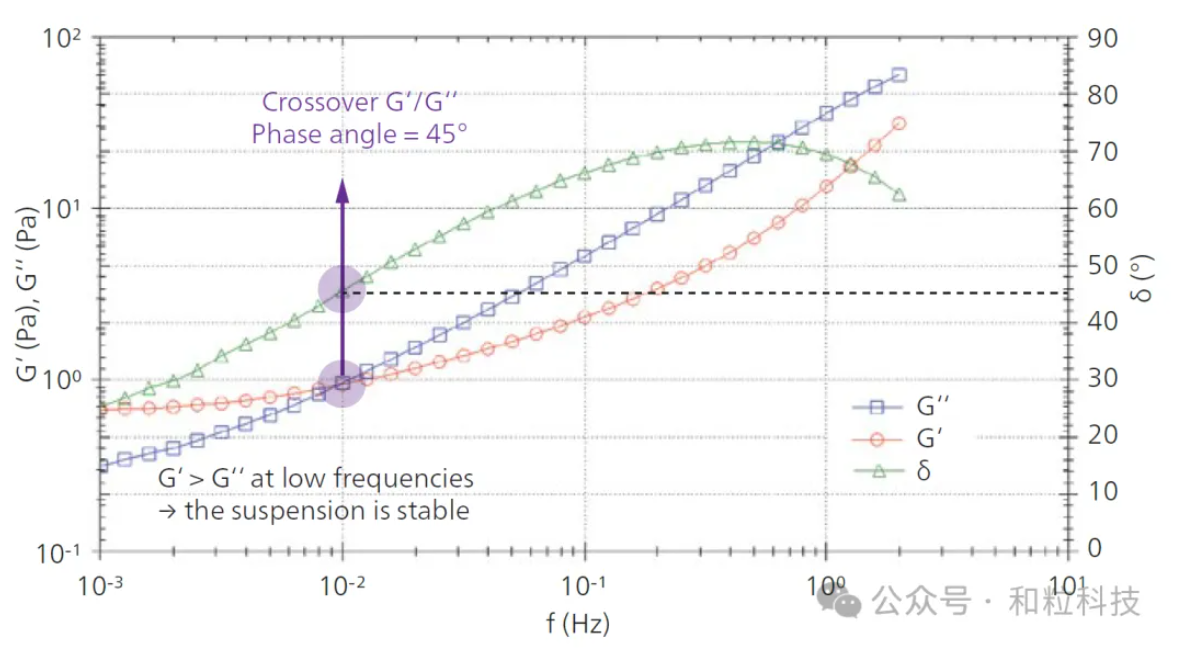

振荡测试 （频率扫描）

在下图中，高频区域内，该种沐浴露的黏性模量高于弹性模量，表明在快速的振动或挤压作用下，沐浴露可以流动。但是，当频率小于0.01Hz时，结果刚好相反，即弹性模量高于黏性模量，相位角低于45°。这表明该种沐浴露在静置时表现为黏弹性固体，也就是材料的弹性占主导，可以预测该种沐浴露中的颗粒物几乎不沉降。

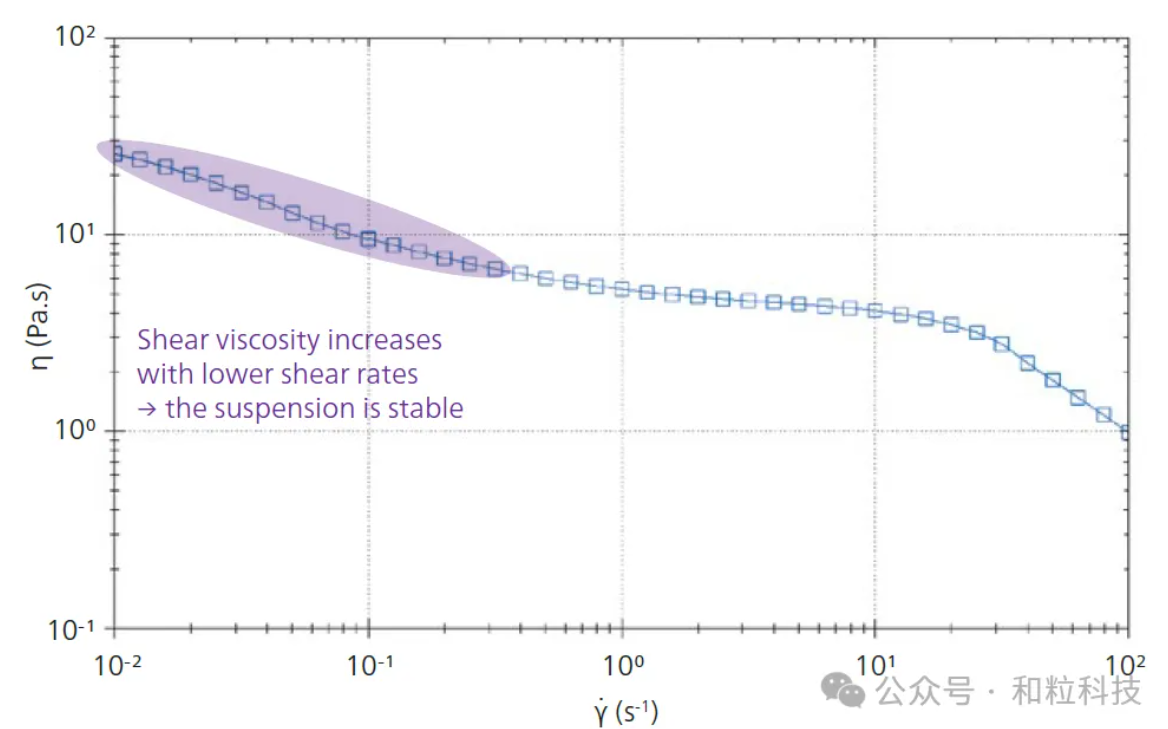

黏度流动曲线

下图是该种沐浴露的黏度随剪切速率变化的稳态流动曲线。在低剪切速率下，较高的黏度表明颗粒物在分散相中较稳定，沉降几乎可以忽略。
