介绍 Simcenter Flotherm 2504 软件版本的新增强功能。在您的热仿真工作流程中，现在可以使用新的 Simcenter Flotherm Pack 模块轻松创建 IC 封装模型，同时还可以考虑数据中心和其他应用的湿度建模。请阅读下文以了解有关此次发布的更多信息，并访问支持中心以下载 Simcenter Flotherm 2504。
为热分析目的创建芯片封装模型或从供应商处获取模型，对于任何热工程师来说都是一项耗时的任务。一个新的工具， Simcenter Flotherm Pack 模块，可以帮助您加速芯片封装模型的生成。
您可以从桌面或 Simcenter Flotherm 界面内启动 Simcenter Flotherm Pack，快速轻松地生成常见的单芯片热模型。您可以在此模块内创建详细封装，然后利用 Simcenter Flotherm 的 Command Center 的功能，还可以生成 双热阻 (2R) 和 DELPHI 紧凑型热模型。所有这些类型的模型都可以轻松添加到您的 Simcenter Flotherm 库中，以提高您的热分析过程效率，支持您选择合适的元器件模型保真度。

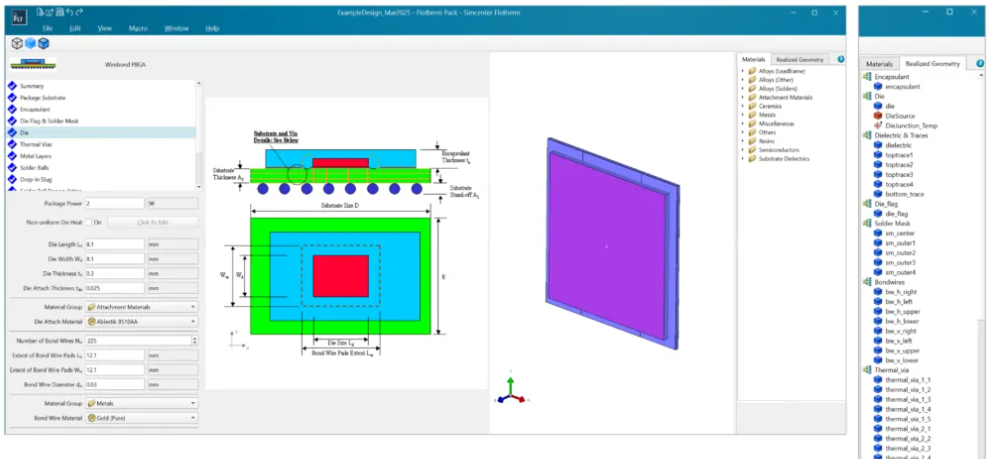

使用 Simcenter Flotherm Pack 模块创建详细的封装热模型

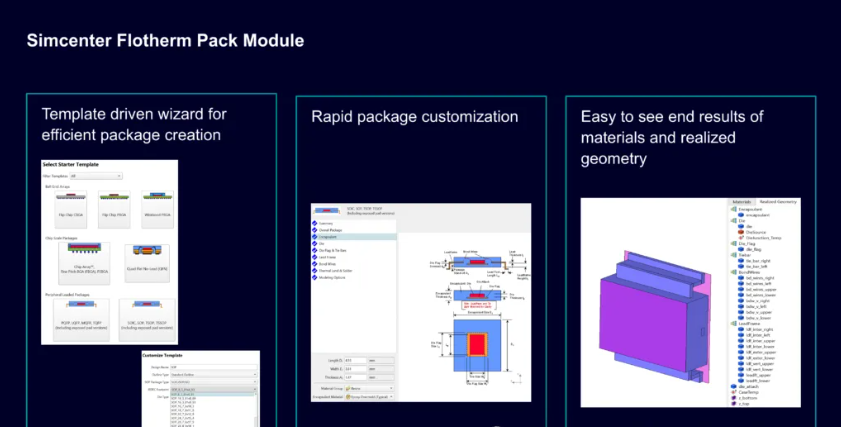

Simcenter Flotherm Pack 模块的使用步骤总结如下：
● 使用向导驱动的模板选择一种常见封装类型。
● 定义组件的几何尺寸并指定其材料。
● 将模型传输到打开的 Simcenter Flotherm 项目中或将模型保存为 FloXML 文件类型。
Simcenter Flotherm Pack 模块创建的详细热模型可以在 Simcenter Flotherm 中通过以下方式使用：
● 作为详细组件模型使用，并在必要时手动调整几何形状或属性以满足自定义封装需求。
● 将组件添加到 Simcenter Flotherm 库中。
● 使用来自 Simcenter Micred T3STER 硬件测量的数据自动校准模型。
● 创建 BCI-ROM 降阶模型，其输出类型包括 3D CFD 可嵌入的 BCI-ROM 格式、快速热电仿真的 VHDL-AMS 格式、系统仿真的 FMU 格式，甚至是热网表。
● 使用 Command Center 创建双热阻 (2R) 或 DELPHI 模型（有关更多信息，请向下滚动查看）。
对于希望将流程自动化的工程师，请注意，您还可以利用 Floscript 来自动化 Simcenter Flotherm Pack 模块的操作。

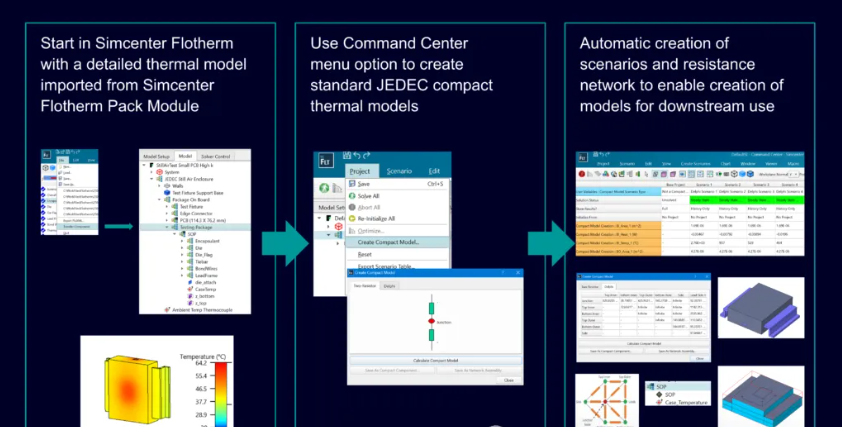

在 Simcenter Flotherm 2504 中创建 2R 和 DELPHI 紧凑型热模型
使用 Simcenter Flotherm Pack 模块在 Simcenter Flotherm 2504 中得到详细热模型后，您可以利用 Command Center 功能创建 2R 和 Delphi 紧凑型热模型。
这是一个简单的过程，包括启动项目、传输详细模型、选择所需模型类型，然后单击“计算紧凑模型”。Command Center 将根据 JEDEC 标准自动设置和解决适当的环境。
在属性表中显示解决方案结果后，模型可作为Compact Component或Network Assembly类型进行导出。
如何申请 Simcenter Flotherm Pack 模块的许可
如果您是在线 Simcenter Flotherm Pack 软件（SaaS 工具）的客户，请在支持中心提交支持请求，以获取 Simcenter Flotherm Pack 模块的许可证，并获得如何下载现有模型的支持。
如果您作为新用户对 Simcenter Flotherm Pack 模块感兴趣，以增强您对 Simcenter Flotherm 的使用，请与您的客户经理或经销商联系，或直接联系我们。
在电子热管理中预测湿度对于确保可靠性非常有用。无论是用于航空电子设备、恶劣环境（如海上风力涡轮机外壳）中的电子设备，还是用于确保数据中心或医疗设备的可靠运行，均有适当湿度水平范围的指南，以避免故障。这些可从专业组织和适用的行业标准中获得。
湿度仿真的目的是在运行过程中避免出现凝露风险的高湿度条件，或避免可能导致电气故障的低湿度水平，例如数据中心的静电放电。确保稳定的操作范围是有益的。现在，您可以在 Simcenter Flotherm 2504 中评估湿度和组分浓度值，支持稳态和瞬态分析。
在 Simcenter Flotherm 2504 中的浓度和湿度模拟
在 Simcenter Flotherm 2504 中，评估组分浓度，针对水蒸气特别处理，使用后处理技术计算湿球温度和饱和度。

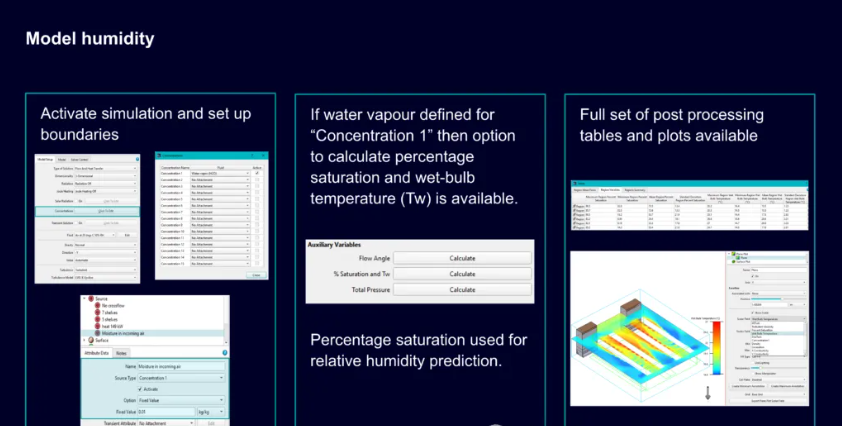

如何设置湿度研究？在模型设置（Model Setup）中，您可以选择浓度和湿度研究的选项，只需将水设置为浓度 1。然后选择Ambient、Source的设置，并配置结果输出时所需的浓度参数。通过这种方式，计算完成进入后处理模式后，可以在模型设置（Model Setup栏）的辅助变量部分选择计算饱和度和湿球温度，进而生成图片和表格。

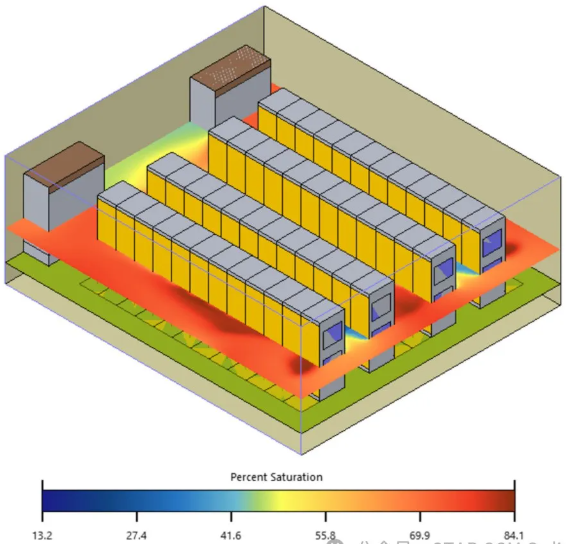

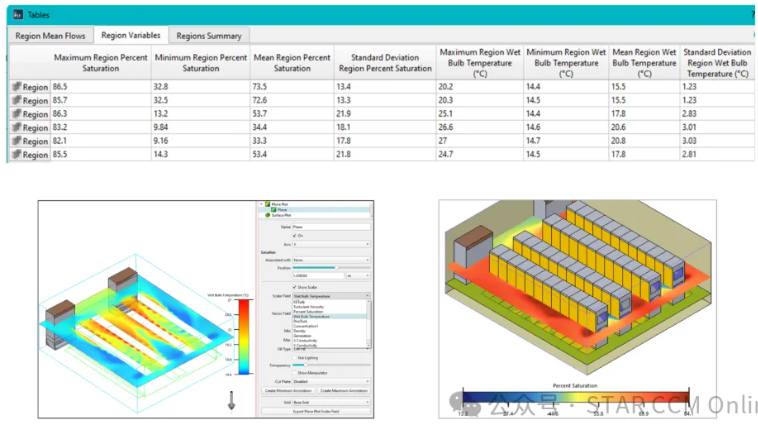

以下是在 Simcenter Flotherm 中为数据中心模型生成的湿球温度和湿度表格和云图示例。您还可以输出瞬态结果。
您还可以将浓度建模应用于系统评估，例如消防系统使用氮气、氩气和二氧化碳组合来灭火而不会损坏数据中心敏感电子设备。
关于 Simcenter Flotherm 2410 版本发布的 PCB plot的简短说明。Simcenter Flotherm 2504 增强了它的功能来帮助您更快地识别组件和关键信息，在PCB plot中更高效地进行“pass/fail/marginal”判断。现在支持为PCB 组件添加标签，用户可以选择关键数据和字体大小，或使用自动调整大小功能。
